Реакция якоря

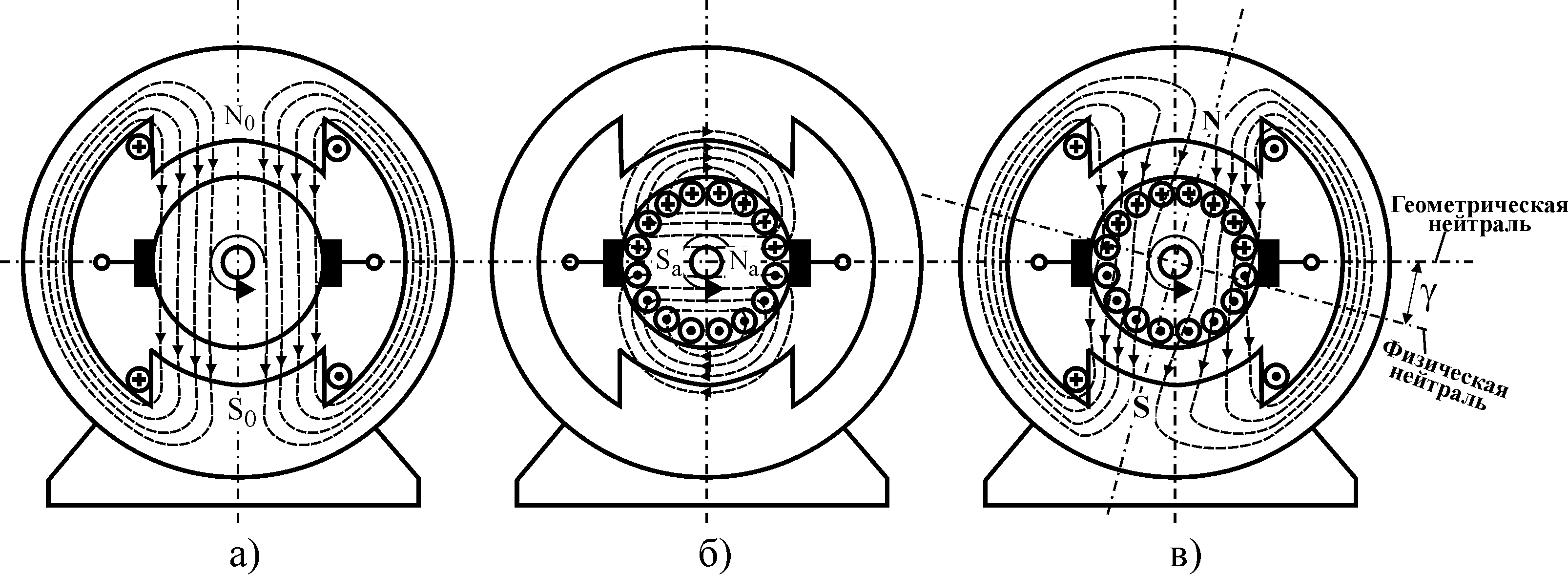

Реакцией якоря называется воздействие магнитного поля, создаваемого током якоря, на магнитное поле главных полюсов машины. В режиме холостого хода ток якоря равен нулю и магнитное поле машины образуется только главными полюсами (рис (а)). Оно симметрично относительно оси главных полюсов и относительно геометрической нейтрали. Если отключить обмотку возбуждения и подключить якорь к источнику питания, то протекающий в обмотке якоря ток создаст магнитное поле, показанное на рисунке (б). Магнитная ось полюсов этого поля совпадает с осью щеток и перпендикулярна оси поля главных полюсов. Вращение якоря не влияет на картину поля якоря, т.к. распределение тока в обмотке якоря остается постоянным. В рабочем режиме машины включены обе обмотки и магнитное поле образуется суммированием обоих полей. В результате ось магнитного поля поворачивается на некоторый угол и на этот же угол поворачивается физическая нейтраль. Так как при одинаковом направлении вращения, направление тока якоря двигателя и генератора разное, то направление магнитного поля якоря и смещение физической нейтрали в этих режимах будет противоположеным. В режиме генератора нейтраль смещается в сторону вращения, а в режиме двигателя – против вращения.

В результате смещения часть проводников параллельной ветви, расположенных между щеткой и нейтралью окажется под полюсом противоположной полярности и будет создавать тормозной момент.

Изменение нагрузки машины будет приводить к изменению тока якоря и соответствующему усилению или ослаблению его магнитного поля. Поэтому угол будет изменяться с нагрузкой.

Помимо смещения нейтрали реакция якоря уменьшает общий магнитный поток за счет того, что поле под главными полюсами искажается. Под одним краем полюса оно ослабляется, а под другим усиливается, но усиление поля в результате насыщения края полюса оказывается меньше ослабления и результирующий магнитный поток уменьшается, что отрицательно сказывается на энергетических показателях машины.

Смещение физической нейтрали оказывает также негативное влияние на процесс коммутации.

Наиболее эффективным средством уменьшения влияния реакции якоря является компенсационная обмотка. Она укладывается в специальные пазы главных полюсов и включается последовательно в цепь якоря. Магнитное поле компенсационной обмотки направлено встречно и, как следует из ее названия, компенсирует магнитное поле якоря. Ток компенсационной обмотки равен току якоря, поэтому компенсация происходит при всех режимах от холостого хода до полной нагрузки. В результате поле машины под главными полюсами остается практически неизменным. Однако в межполюсном простанстве часть МДС якоря остается не скомпенсированной и оказывает отрицательное влияние на работу щеточно-коллекторного узла. Компенсация реакции якоря в этой области осуществляется применением добавочных полюсов. Компенсационные обмотки сильно усложняют и удорожают машину, поэтому они используются только в специальных двигателях средней и большой мощности.

Другим способом компенсации является увеличение зазора между краями главных полюсов и якорем. Для сохранения потока при увеличении зазора требуется увеличение МДС обмотки возбуждения. Это приводит к увеличению полюсов, катушек и в целом к ухудшению массогабаритных показателей. Увеличение зазора используют в машинах малой и средней мощности.

В микромощных машинах (< 1 кВт) реакцию якоря компенсируют установкой щеток на физическую нейтраль. При этом полная компенсация возможна только при одном значении тока якоря, т.е. только при какой-либо одной постоянной нагрузке. Однако в результате сдвига все же в машине существенно улучшается коммутация.
