, соответствуют мощности потерь в статоре, роторе и магнитопроводе машины.Схема замещения асинхронной машины

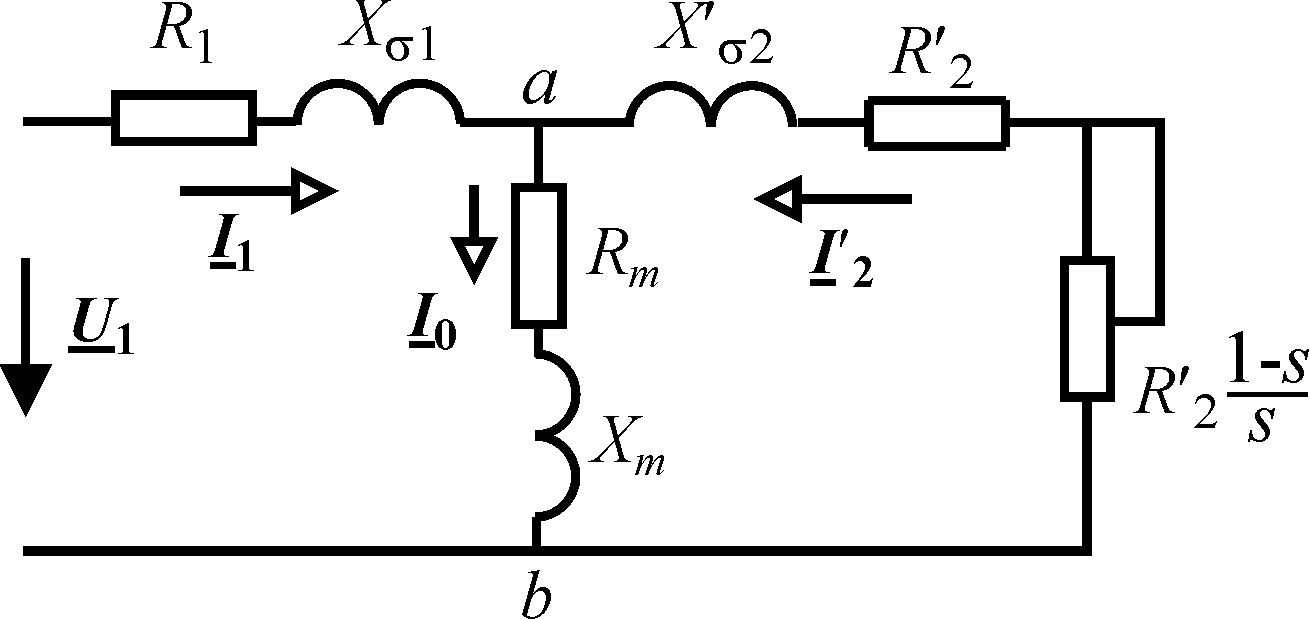

Уравнения Кирхгофа для асинхронной машины можно представить в виде электрической цепи, называемой схемой замещения. В этой схеме мощности, рассеиваемые на активных сопротивлениях , и, соответствуют мощности потерь в статоре, роторе и магнитопроводе машины.
Механическая мощность на валу равна мощности, рассеиваемой на сопротивлении
всех фаз обмотки статора, т.е.
, где M – электромагнитный момент машины, а W – угловая частота вращения вала.
В режиме холостого хода
и сопротивление обращается в
, а ток ротора в нуль.
В режиме пуска
сопротивление нагрузки становится равным нулю и режим работы машины полностью аналогичен режиму короткого замыкания трансформатора.
Пренебрегая ввиду малости током холостого хода
, можно получить выражение для приведенного тока ротора
.
